PROJEKT ONJALA - PLANUNG 4 Meter Kuppel für die Onjala Lodge
Projekt Onjala
  • HOME  projekt astrotech hannover
Projekt Onjala - 4 Meter Scopedome Kuppel für die Onjala Lodge
Die Bilder dieser Webseite ergänzen den Text des pdf-files kuppelunterbau-aktuell– alle Vorschaubilder lassen sich durch Anklicken vergrößern.

Lage beide Bauplätze, 3- und 4m

«« Das Luftbild (ganz lnks) ist eine Darstellung von "Google Earth", markiert mit den wichtigsten Details.

« Das zweite Bild ist eine grobe Skizze mit einigen zusätzlichen Angaben.


Blick von den Bauplätzen Richtung Ost, Süd und West. Das Hauptgebäude der Lodge liegt direkt hinter dem Beobachter in Richtung Nord.

Lage Bauplatz PAECH

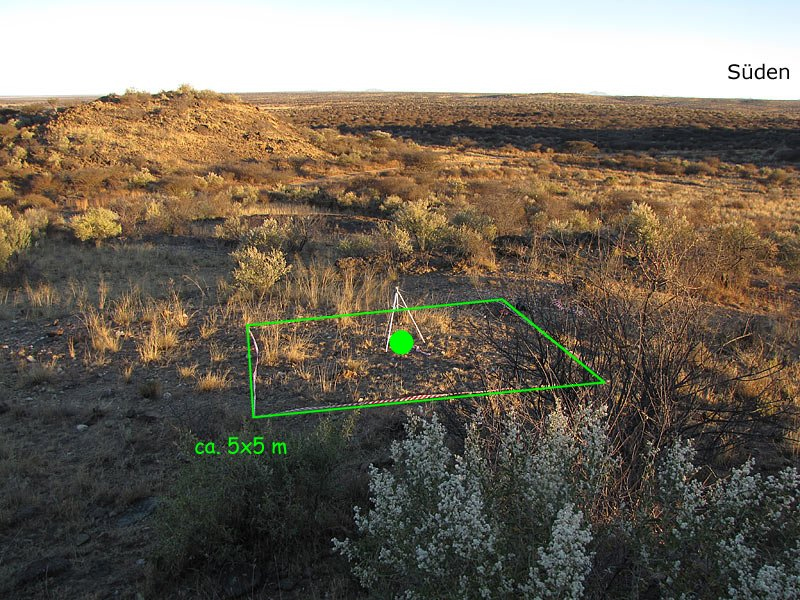

«« Ungefähre Lage. Ist rot/weißes Absperrband noch vorhanden sein, sollte Lage klar sein

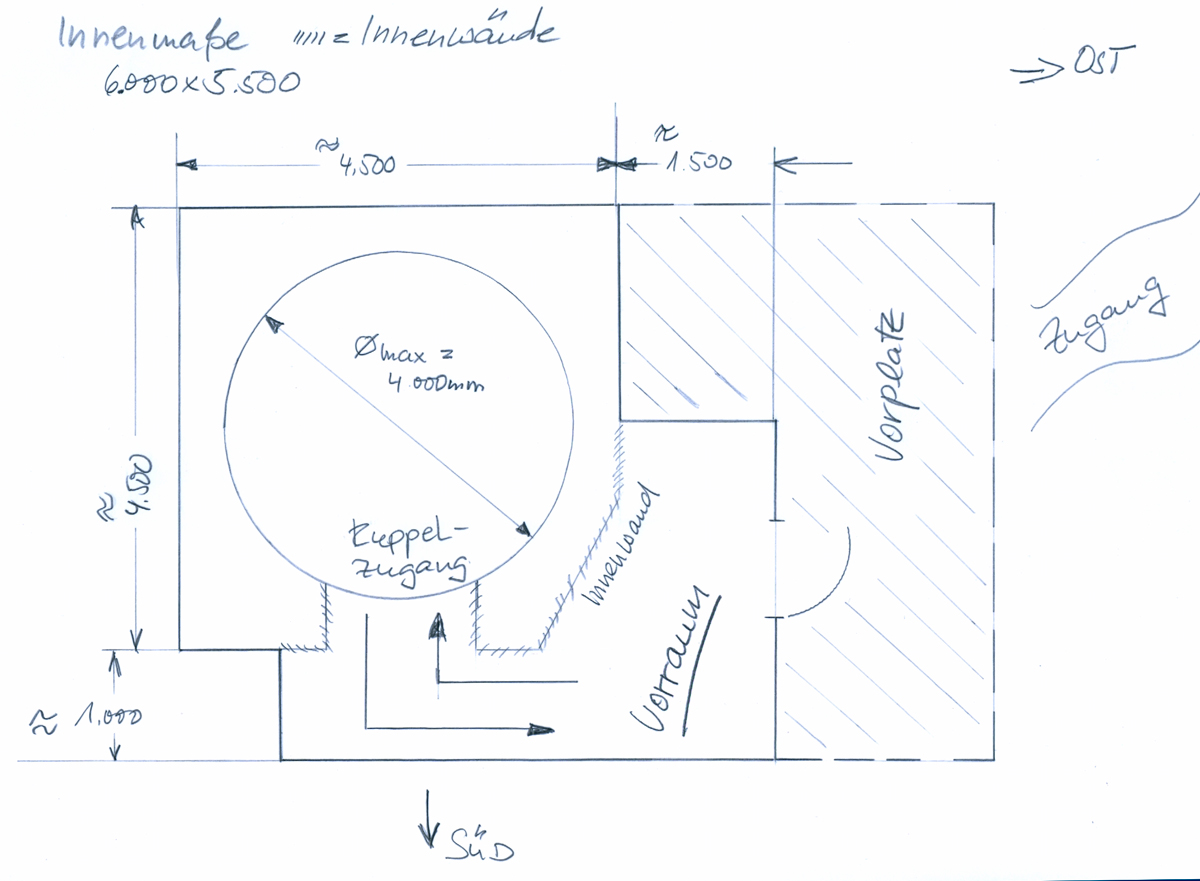

« Skizze grober Lageplan mit Zugang und Himmelsrichtungen. Wichtig: Kuppelzugang vom Vorraum zum Kuppelinnenraum MUSS auf der Südseite liegen.


Maße Kuppel und Unterbau 4m Onjala

«« Abmessungen der 4m Kuppel, kein Bild, pdf-file im download

« Bemaßte Bauzeichnung 4m, kein Bild, Basisringanschluss 8-eck pdf-file im download

Bemaßte Bauzeichnung 4m, kein Bild, Basisringanschluss rund pdf-file im download


Wichtigste Maße Unterbau 4m Onjala und Dimension des Basisringes

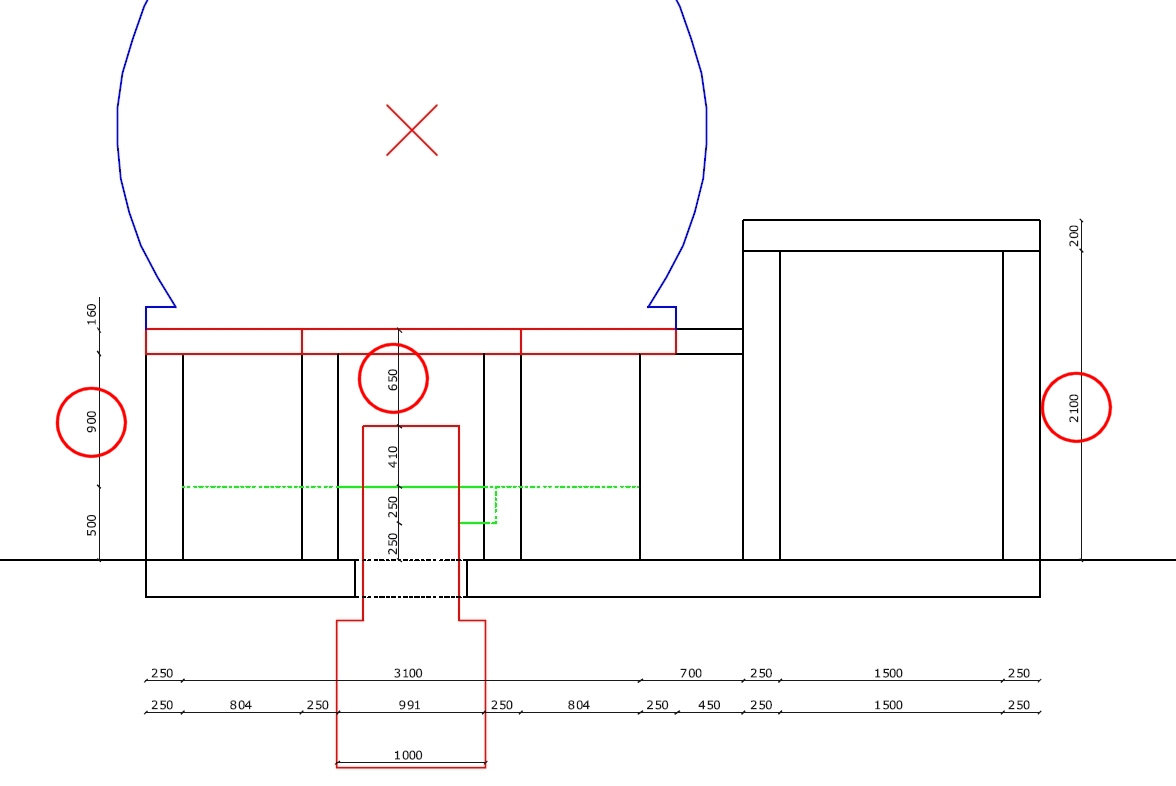

«« Wichtigste Maße der 4m Kuppel

« Basisring der 4m Kuppel. Dieser Basisring wird mit dem Kuppelunterbau fest verschraubt. Maße: innen 3.100mm, außen 3.500mm, kein Bild, pdf-file im downlaod


Kuppelmontage 4m Onjala

«« « Montageanleitung 4m inkl. Elt Anschlüsse, kein Bild, pdf-file im download

« Abmessungen der montierten 4m Kuppel, kein Bild, pdf-file im download


Beispielbilder Basisring und Kuppelmontage 4m Onjala

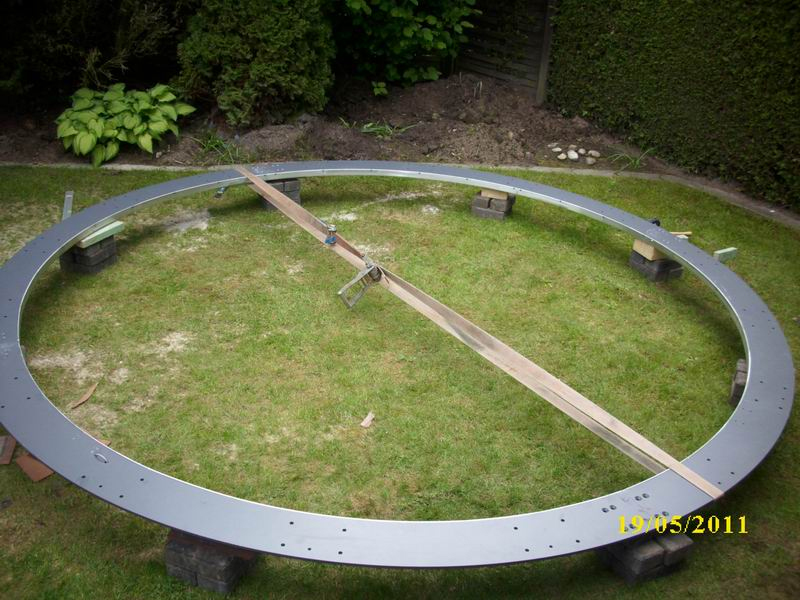

«« Basisring der 4m Kuppel (Material Stahl)

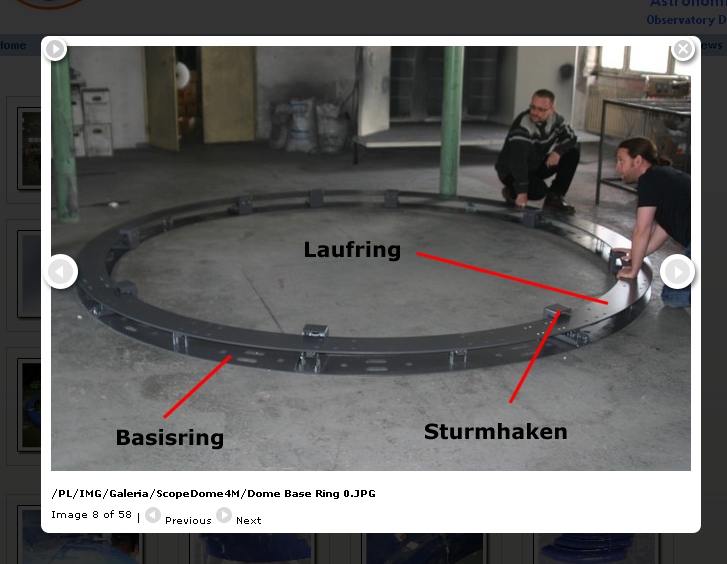

« Basis- und Laufring der 4m Kuppel. Auf dem Laufring wird die eigentliche Kuppel aus den Einzelteilen montiert, die Sturmhaken verhindern, dass Sturmwind unter die Kuppel greifen kann und verhindern, dass sie wegfliegen kann.


Beispielbilder Basisring 4m Onjala

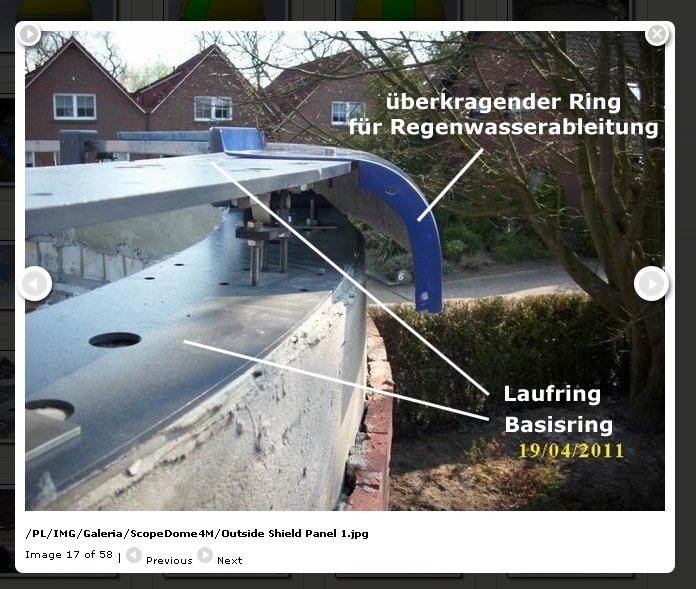

«« Basis- und Laufring mit montierter überkragender Abdeckung zur Regenwasserableitung

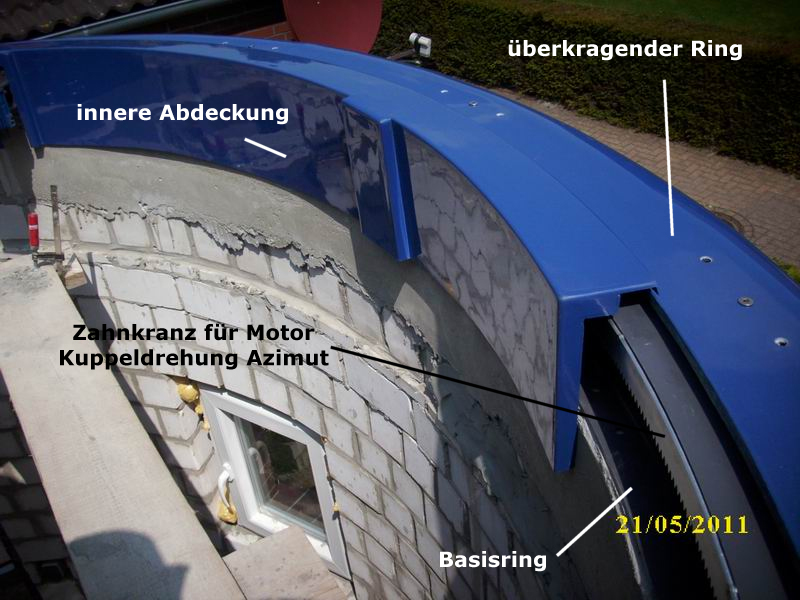

« Basis- und Laufring mit äußerer und inner Verkleidung und montiertem Zahnkranz für die Kuppeldrehung in Azimut


Überkragende Abdeckung 4m Onjala

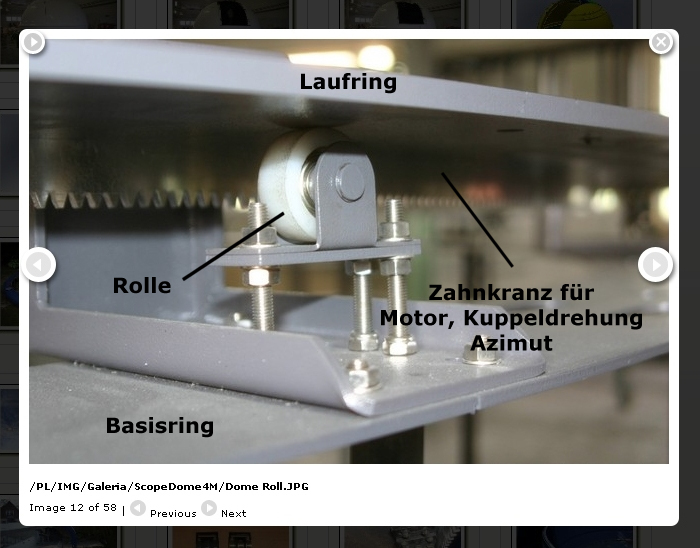

««« Basis- und Laufring, Rolle und Zhnkranz für den Azimutantrieb

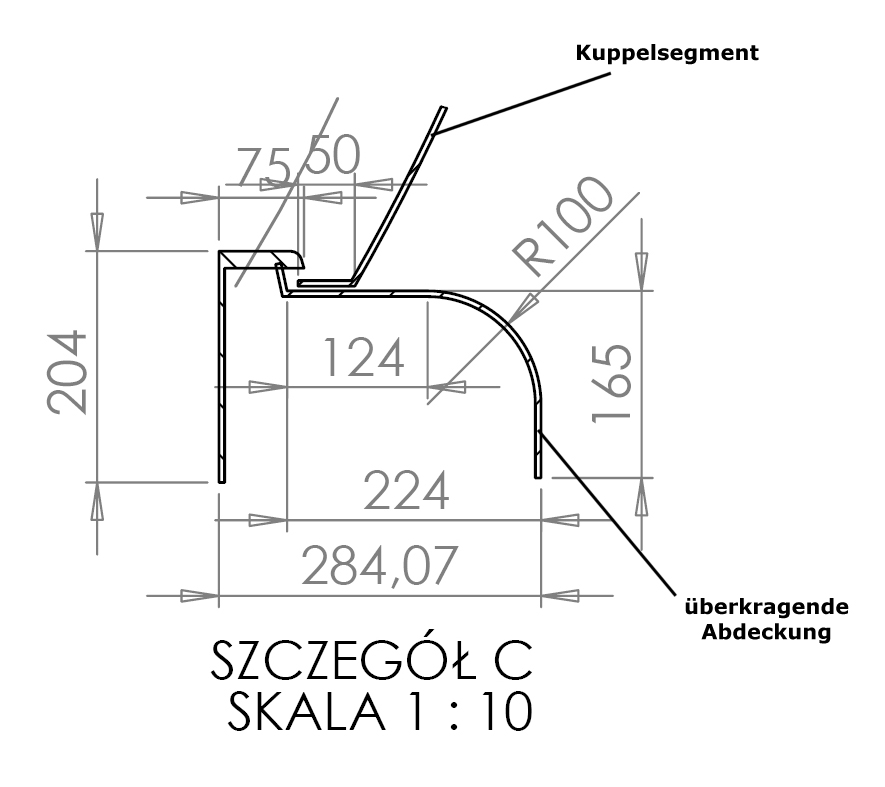

«« Abmessungen überkragende Abdeckung

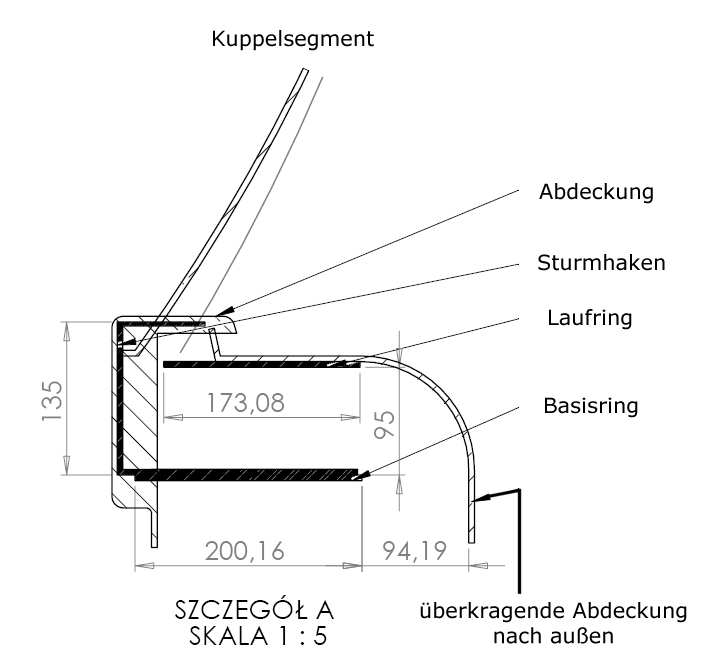

« Abmessungen überkragende Abdeckung mit Basis- und Laufring


Beobachtungstreppe für 3m PAECH

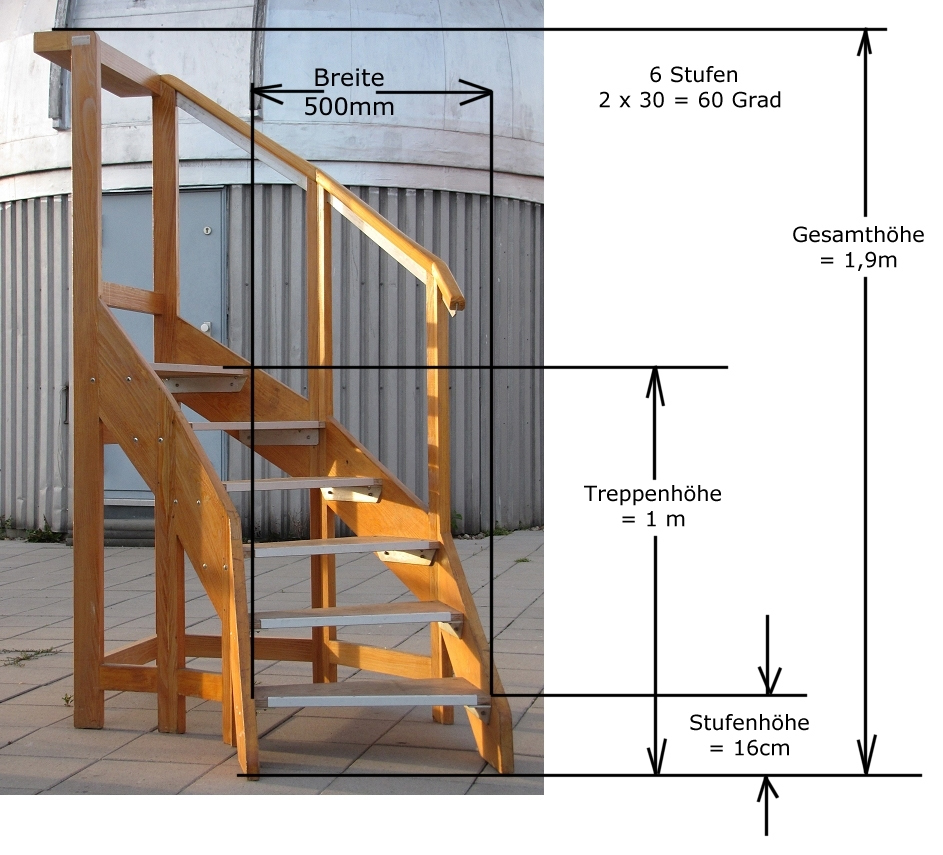

«« Bild mit Abmessungen

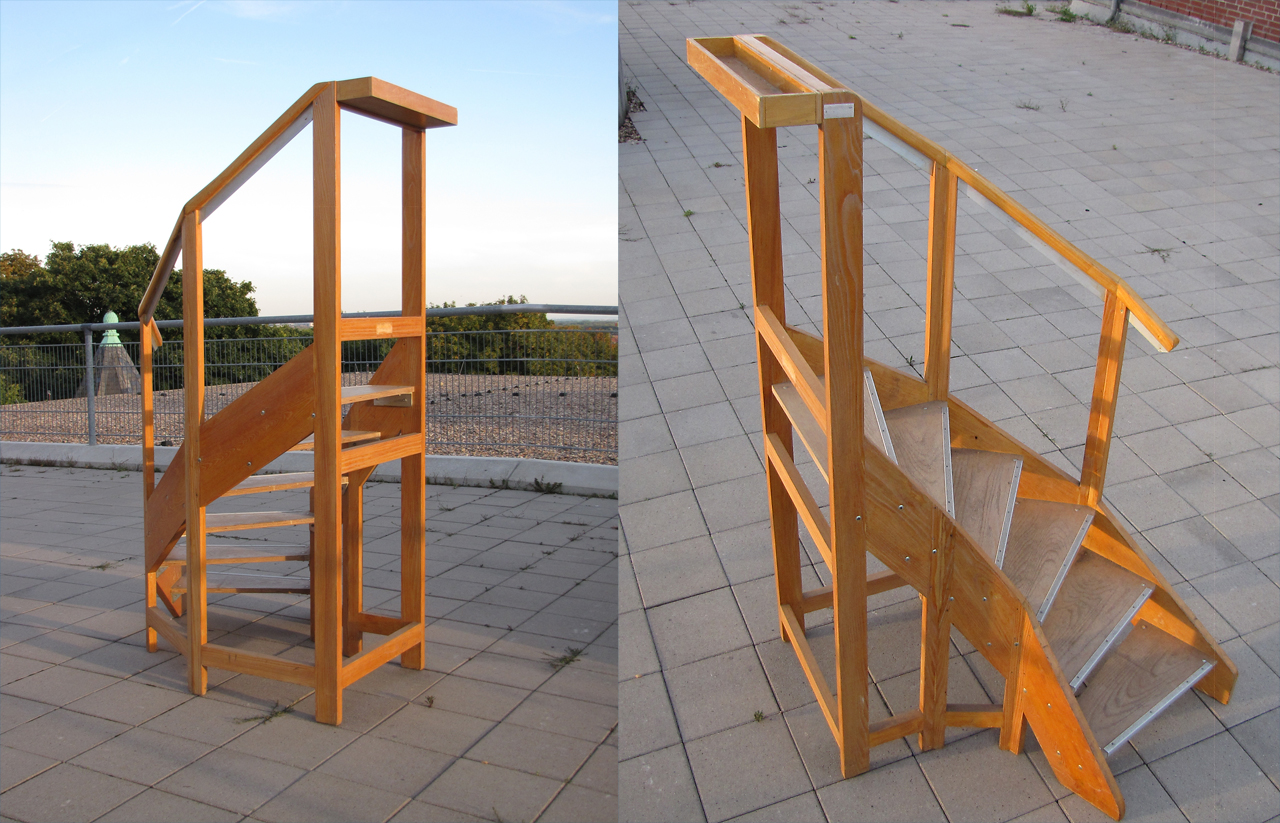

« weitere Ansichten

6 Stufen, zweimal um 30 Grad abgeknickt, Stufenbreite ca. 50cm, Stufenhöhe ca. 16cm. Treppenhöhe ca. 1m, insgesamt ca. 1.9m


« Kuppelmontage, zuletzt wird der Spaltschieber (ca. 120kg) eingesetzt

Downloads, URLs und Kontakte:

pdf-file Allgemeine Hinweise zu den Kuppelunterbauten
pdf-file Anleitung Kuppelmontage 4m
pdf-file Elt Leistungsbedarf für beide Kuppeln, 3- und 4m
pdf-file Bemaßte Bauzeichnung 4m - Unterbau eckig
pdf-file Bemaßte Bauzeichnung 4m - Unterbau rund

pdf-file Kuppelmaße
pdf-file Abmessungen des Basisringes
pdf-file Kuppelabmessungen montiert -01
pdf-file Kuppelabmessungen montiert -02
pdf-file Schnitt und Abmessungen der unteren Segmente
pdf-file frontsegment-01
pdf-file frontsegment-02
pdf-file Spaltschieber
pdf-file Kuppelsegment, dass dem Spaltschieber gegenüberliegt
pdf-file Obere Halbschalensegmente, rechts und links
pdf-file Überkragende Abdeckungssegmente

ScopeDome Website
ScopeDome Kontakte

ScopeDome Server server: ftp.scopedome.com
user: advert
passwort: advert

Kontakt Astrolumina, Michael Breite Email: info@astrolumina.de
Telefon: 02431-9867974
Telefon: 0157-87871079
Fax: 02431-9867976
http://www.astrolumina.de/
Website Sternwarte Leerhafe, Rene Rogge - hier findet sich eine komplette Fotodokumentation zur Montage einer 4m ScopeDome Kuppel

Kontakt: Rene Rogge (4m Kuppel)
Email: info@sternwarte-leerhafe.de
Telefon: (04462) 94 25 18
